Delenie vodným lúčom
Vodný lúč
Spoločnosť CHETRA SK s.r.o ponúka komplexné služby v oblasti delenia materiálov vodným lúčom. Delenie materiálov vodným lúčom prevádzame na 5 osom vodnom lúči Evolution X5 od talianského výrobcu Waterjet Corporation s.r.l.
V rámci komplexných služieb delenia materiálov vodným lúčom ponúkame:
- Vypracovanie cenovej ponuky
- Spracovanie výrobných podkladov pre delenie vodným lúčom
- Obstaranie požadovaného materiálu
- Rezanie vodným lúčom
- Balenie a dodanie hotových produktov
Postup opravy:
- Demontáž armatúry
- Pieskovanie armatúry
- Výmena nefunkčných častí
- Náter alebo žiarový povlak vnútorných stien
- Zabrúsenie tesniacich plôch diamantom
- Kompletizácia armatúry
- Skúška tesnosti
- Nastavenie požadovaného otváracieho pretlaku
- Vonkajší náter armátury
- Vystavenie protokolu o oprave
Technický popis vodného lúča spoločnosti Chetra SK s.r.o.:
Vodný lúč spoločnosti CHETRA SK je vybavený 5 osím 3D evolučným rezným systémom s integrovanou dotykovou sondou, samovyrovnávacou diamantovou zmiešavacou komorou a antikolíznym zariadením, ktorý pomocou dotykovej sondy automaticky udržuje konštantnú vzdialenosť medzi tryskou a materiálom počas práce a otáčania rezacej hlavy. Vodný lúč je schopný rezať pod 45° uhlom. Maximálny rozmer materiálu, ktorý vieme spracovať 4000x2000x100.
| Rezná plocha | Plocha vnútornej nádrže | Celkové rozmery | Rýchlosť posuvu | Nosnosť | Presnosť | Opakova- teľnosť | Gguľová tyč 300 mm | Max. hrúbka rezaného materiálu |
| X=2000 mm Y=3000 mm Z=300 mm A=69° C=nekoneč |
2340 mm x 4510 mm | X = 3250 mm Y = 5500 mm Z = 2520 mm |
0 - 20 mt/min | 800 kg/m2 | ± 0,05 mm | ± 0,025 mm | ± 0,05 mm | 100 - 150 mm (v závislosti od materiálu) |
Technológia rezania vodným lúčom:
Technológia delenia materiálov vodným lúčom využíva abrazívny účinok vysokotlakového vodného lúča, ktorý pôsobí na materiál. Dochádza tak k obrusovaniu materiálu vysokotlakovým lúčom, pričom dochádza k oddeleniu materiálu. Rýchlosť tohto lúča dosahuje dvakrát vyšších hodnôt ako je rýchlosť zvuku. Tieto rýchlosti dosahuje za pomoci vysokotlakového čerpadla. Trysky sú vyrobené zväčša zo zafíru, ich priemer sa pohybuje v rozmedzí 0,076-2 mm. Ako abrazíva sa využíva hlavne karbid kremíka (SiC), oxid hliníka (Al2O3) a diamantový prach.
Výhody technológie delenia materiálov vodným lúčom:
- Vysoká rýchlosť rezu
- Schopnosť rezať rovinné, ale i tvarovo zložité plochy v úzkych toleranciách
- Možnosť riadiť dráhu lúča počítačom
- Vodným lúčom možno deliť všetky druhy materiálov
- Možnosť dosiahnutia rezu s vysokou presnosťou
- Pri rezaní vodným lúčom nedochádza k žiadným mechanickým, chemickým alebo fyzikálnym zmenám materiálu
- Pri reze vodným lúčom nedochádza k narušeniu povrchu materiálu
- Vodný lúč využíva studený rez a preto nedochádza k tepelnému ovplyvneniu materiálu
- Vodný lúč umožňuje delenie viacvrstvových materiálov
- Applikovateľnosť na sústruženie, frézovanie, vŕtanie
Možnosti využitia vodného lúča:
- Rezanie tvrdých a tažkoobrobiteľných materiálov - titán, wolfram, tantal, atď.
- Rezanie kompozitov - karbid volfrámu, karbid kremíka, uhlíkové materiály, atď.
- Rezanie vláknitých materiálov, plastov, azbestu, koží, gúm, atď.
- Rezanie dreva, laminátu, drevotriesky, atď.
- Rezanie skla - obyčajného, viacvrstvového, nepriestrelného, drôteného, atď.
- Rezanie kameňa - prírodného, umelého, žuly, mramoru, keramiky, porcelánu, dlaždíc, obkladov, atď.

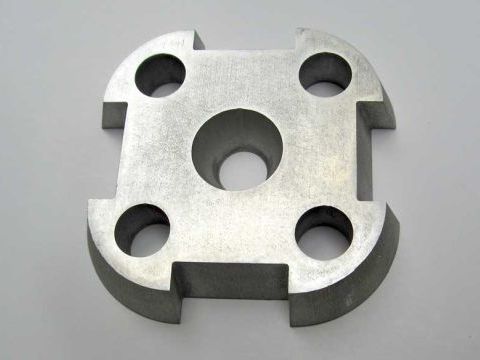

Aplikácie:
